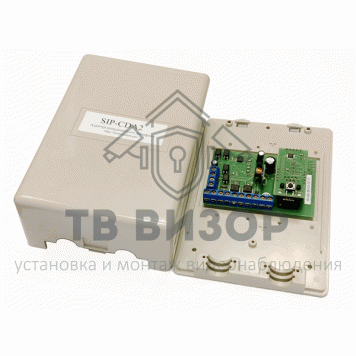

Блок сопряжения SIP-CDA2 Адаптер IP/SIP для координатного домофона

Добавляет в координатные домофоны Визит, Элтис, Цифрал, Метаком возможность выборочного вызова на SIP (телефон, планшет, ПК, АТС), удаленной блокировки абонентов и функцию GSM/SIP ключа, сохраняя возможность вызова на аналоговую абонентскую трубку. Экономит - не требуя конструктивного изменения или радикального вмешательства в уже установленные системы. Модернизирует - устаревшие системы новейшими современными функциями без необходимости замены старого оборудования. Расширяет бизнес - обеспечивая сервисным компаниям возможность предоставления пользователям дополнительных услуг.

Выпускается в двух модификациях SIP-CDA1 и SIP-CDA2, отличающихся вариантом использования (трубка / подъезд).


Назначение и принцип действия:

SIP адаптер координатного домофона предназначен для интеграции SIP телефонии на основе SIP серверов, IP АТС и/или абонентского SIP оборудования в стандартные координатные домофоны Визит, Элтис, Цифрал, Метаком. Логика работы коммутатора конкретного домофона выбирается в настройках WEB интерфейса адаптера. Предполагает использование в качестве SIP домофона с функцией открывания двери (управления реле) с любого телефонного устройства (аппарата, интерфейса) или SIP клиента (программы, установленной в мобильный телефон, персональный компьютер, планшет, телевизор и т.п.) совместно с аналоговыми трубками, коммутаторами. Абоненты, не нуждающиеся в подключении домофона к телефонной сети и/или не желающие отказываться от трубки, могут продолжать пользоваться домофоном, как привыкли. Интерфейс подключения - Ethernet, возможно подключение через точку доступа Wi-Fi. Для подключения SIP адаптера к серверу не требуется маршрутизация порта, все абоненты SIP-CDA могут связаться с сервером из любой точки глобальной сети. В зависимости от настроек конкретного абонента предполагает различную логику звонков, как только на SIP или только на трубку, так и одновременно или полную блокировку абонента. SIP-CDA1 подключается в режиме абонентской линии к линии и трубке внутри квартиры. SIP-CDA2 в режиме коммутатора подключается к входам коммутаторов подъездной системы и рассчитан на обслуживание одного подъезда. При наборе номера абонента на вызывной панели вызов направляется согласно записи в базе абонентов на трубку и указанный номер телефона, возможен вызов только на трубку или телефон, а также последовательно по неответу. Есть возможность полного отключения абонента, что удобно для дистанционного блокирования должников. При отсутствии записи в базе SIP абонентов вызов направляется на трубку. При снятии трубки вызов на телефон прекращается. При ответе на телефон, есть возможность поговорить и открыть дверь и, если разрешено абоненту (например консьержу), включить любую из двух нагрузок (например освещение). Имеются два входа для датчиков, по срабатыванию которых может поступать телефонный звонок с одиночными или двойными звуковыми сигналами соответственно для информирования о срабатывании. При входящем звонке на адаптер, если это разрешено абоненту, есть возможность управления нагрузками, одна из которых может быть подключена к кнопке выхода основного домофона (на двери подъезда, не трубки) для произвольного открывания двери, как путем набора команды управления, так и автоматически, если это определено настройкой абонента. Таким образом, применительно к адаптеру SIP-CDA2, подходя к подъезду, можно открыть дверь звонком с зарегистрированного телефона. Кроме того, возможна реализация функции при которой дверь (шлагбаум, ворота) будут открыты пока идет вызов (существует установленное соединение), при завершении которого система даст команду на закрытие прохода.

Самый простой способ организации приема вызовов с координатного домофона на любом телефонном устройстве, планшете, ПК и т.п. это услуга SIP аккаунта от какого-либо оператора связи. К примеру, виртуальная АТС от старейших операторов IP телефонии SIPNET и Zadarma, или услуга "МультиФон" от сотового оператора "Мегафон". Подобных предложений на рынке много. Работает предельно просто. Оператор связи выделяет абоненту SIP аккаунт, с которым, через интернет, и соединяется адаптер SIP-CDA. Таким образом вызов с домофона может быть направлен как в интернет, так и в телефонную сеть общего пользования. Соответственно принять вызов можно, как на любом классическом телефонном устройстве (стационарном или сотовом), так и любом Андроид устройстве, посредством любого SIP клиента, к примеру, Emotion от того же Мегафона. Кроме того, никто не мешает установить собственную IP АТС (к примеру, IP АТС Комендантъ предоставляется бесплатно) на каком-либо компьютере в сети, и получить в итоге полностью контролируемую и независимую ситуацию. Также, следует отметить, что для небольшого количества абонентов услуги виртуальной АТС от некоторых операторов могут быть либо символическими, либо вообще бесплатными, что не только кардинально снижает расходы на услуги связи, но и освобождает от необходимости содержания собственного административно технического персонала.

Синхронизация с (внутренним или внешним) видеопотоком для реализации возможности совершения видеовызовов:
Совершение видеовызова реализовано путем указания в настройках строки запроса ретранслируемого видеопотока (H.264) от IP камеры к SIP клиенту. Протокол управления RTSP / RTP. Возможность просматривать видео также зависит и от SIP клиента. Как правило стабильно работают только видеовызовы с низким разрешением (CIF), соответственно IP камера должна поддерживать видеопотоки низкого разрешения начиная от 320*240. Максимальный размер пакета RTP H264 не должен превышать 1500 байт, большее, как правило, не поддерживается sip клиентами. Поддерживаемые разрешения: 704x576 (D1) от 1 до 25 кадров в секунду; 352x288 (CIF) от 1 до 25 кадров в секунду. Пример камеры: - Tantos TSi-Pe1F. Перед покупкой адаптера возможен дистанционный тест вашего видеопотока на нашем оборудовании.

Удаленное управление через Интернет:
Управление адаптером SIP-CDA осуществляется через WEB интерфейс. DHCP нет. Если требуется удаленное управление SIP-CDA при отсутствии выделенного IP адреса и/или возможности организации соответствующей маршрутизации, то одним из средне бюджетных вариантов является использование простых маршрутизаторов с поддержкой VPN. Например Mikrotik hap lite rb941-2nd или Mikrotik hap lite rb941-2nd-tc, а также им подобные, на рынке множество, как более совершенных, так и совсем бюджетных предложений, начинающихся с уровня 15$ за маршрутизатор. В этом случае, SIP-CDA адаптеры подключаются к сети Интернет посредством подобных маршрутизаторов, через которые и осуществляется соединение адаптеров с удаленным сервером (к примеру: с компьютером в офисе сервисной домофонной компании), средствами которого и может быть реализовано их централизованное администрирование.


Функции [ возможна корректировка и/или разработка индивидуальных алгоритмов ]:

1. Два режима работы: абонентская линия (квартира) и коммутатор (подъезд).
2. Поддержка домофонов Визит, Элтис, Цифрал, Метаком.
3. Гибкая настройка параметров линии и коммутатора.
4. Настройки вызова абонента: нет вызова (полная блокировка абонента), только трубка, только SIP, SIP - трубка по неответу, трубка - SIP по неответу, SIP и трубка одновременно. Время неответа 1-255сек.
5. Возможность назначения абоненту автоматического открывания по неответу 1-255сек.
6. Возможность разрешения абоненту управления нагрузками при входящем звонке, в т.ч. кнопкой выхода (открывание двери с телефона) путем набора кода открывания или автоматически.
7. 2 входа для датчиков для телефонного звонка со звуковым оповещением в случае их срабатывания.
8. Гибкий план нумерации кодов открывания (по умолчанию 55) и управления нагрузкой.
9. Режимы работы нагрузки:
- включение на 1 - 254 сек.
- включение/выключение
- синхронизация с вызовом (например, для управления освещением или поворота видеокамеры).
10. Вызов по срабатыванию датчиков, выбор вызываемого номера отдельно для каждого датчика. Возможно подключения датчиков аварийной сигнализации для звукового информирования по телефону.
11. Поддержка протоколов
- Поддержка управления посредством SIP INFO или RFC2833 RTP EVENT.
- Выбор транспортного протокола для SIP: только UDP
- Конфигурирование адаптера осуществляется посредством WEB интерфейса.
... и это далеко не все, уже совсем скоро новые функции

Технические характеристики:

Напряжение питания 12В / Потребляемый ток 0,2А
Интерфейс подключения Ethernet 10BASE-T
Трафик в режиме ожидания ~340 байт/мин, ~15 МБ/мес
Аудио: G.711 (a-law), качество звука: 8 кГц 8 бит
Количество управляемых нагрузок (открытый коллектор): 2
Параметры управляемой нагрузки: коммутируемое напр. 60В, ток 0,5А
Количество входов датчиков: 2
Количество абонентов: 500
Рекомендуемые SIP клиенты: Linphone, Zoiper, MicroSIP, CSipSimple


Подключение адаптера координатного домофона SIP-CDA:

1. SIP-CDA1: подключите линию к контактам H-, H+ и трубку к контактам L-, L+, соблюдая полярность. SIP-CDA2: подключите контакты управления коммутатором H-, H+, L-, L+, GND, D0, D1, D2, руководствуясь схемой подключения в зависимости от марки домофона.

2. Подключить управляемые устройства (обмотки реле) к контактам внешних устройств и "+" блока питания внешних устройств. Если необходимо, подключить внешнее реле управления освещением или другими устройствами. При использовании внешних реле следует параллельно обмотке реле установить диод FR-207 или аналогичный катодом (белой полосой) к "+" питания, несоблюдение полярности может привести к выходу из строя блока питания. Отсутствие диода делает обмотку реле источником мощных электромагнитных помех, которые могут привести к сбоям в работе электронного оборудования в помещении. Для использования функции открывания звонком с телефона следует подключить один из контактов управления к контакту кнопки выхода домофона.

3. Подключить датчики движения, прохода и т.п. (если предусмотрены) к входам датчиков и общему проводу.

4. Подключить блок питания, к контактам +12 и общий, строго соблюдая полярность.

5. Подключить сеть Ethernet к разъему RJ-45.

6. Включить блок питания в электрическую сеть.

7. Перейти к программным настройкам.

Программные настройки:

Программные установки адаптера SIP-CDA являются стандартными, полностью соответствуют классическим настройкам VOIP (SIP) оборудования и современных домофонных систем.

1. Нажмите и удерживайте более 1 сек. кнопку сброса сетевых настроек. IP адрес установится по умолчанию 192.168.0.127.

2. Введите в строку адреса браузера IP адрес 192.168.0.127 и дождитесь ответа web интерфейса управления адаптером. Логин по умолчанию - admin, пароль - masterkey

3. Сконфигурируйте настройки адаптера.

Особые указания для некоторых моделей домофонов и/или дополнительного оборудования:

Визит БУД-420М
Тип домофона (Настройки оборудования ->): Визит БУД302
SIP-CDA1 (Настройки адаптера ->) нижний уровень линии: 1300, верхний уровень линии: 3500, разговорная нагрузка: 2
SIP-CDA2 (Настройки адаптера ->) нижний уровень линии: 2100, верхний уровень линии: 3700, разговорная нагрузка: 1

Для домофонов Метаком

При использовании SIP-CDA2 без коммутатора или коммутатора с напряжением на контакте Data 10 - 12В необходимо подключить резистор в диапазоне от 1 до 10КОм между контактами Data и +12В вызывной панели, для коммутатора с напряжением линии 4 - 5В резистор не требуется.
