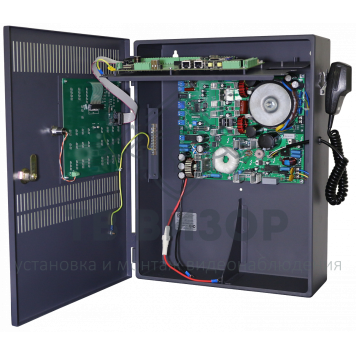

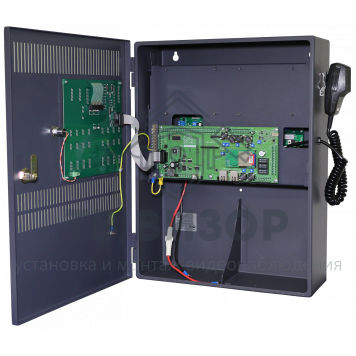

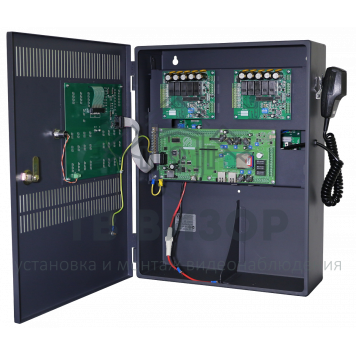

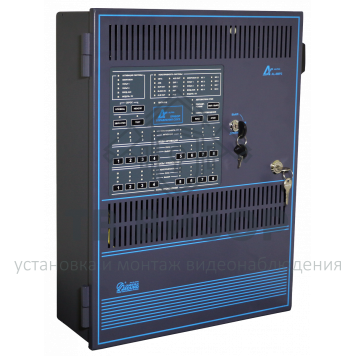

Блок речевого оповещения AL-8MP2

Прибор речевого оповещения и управления эвакуацией

Предназначен для управления системой оповещения 3 – 5 типов в автоматическом, полуавтоматическом и ручном режимах. Управление 8 зонами оповещения. 8 входов запуска алгоритмов (сообщений) оповещения. Программируемые сценарии оповещения. Встроенный контролируемый цифровой усилитель мощности - 250 Вт. Встроенный пульт: ручной микрофон с тангетой, 22 кнопки управления и 92 светоиндикатора отображения состояния системы оповещения. Встроенный цифровой модуль на 72 сообщения в формате mp3. Длительность сообщений не ограничена. Вход для внешней системы оповещения ГО и ЧС (аудио-вход 1В/15В/25В/30В/60В/70В/100В/120В + цепь управления "CC"), 2 входа для подключения выносных пультов оператора (диктора), 2 входа для аудио сигналов - 0,775В (телефония, фоновая музыка). Управление спец сигналом типа "Школьный звонок". Возможность мониторинга и управления внешними устройствами. Автоматический контроль внутренних узлов и блоков, линий оповещения и цепей запуска алгоритмов (сообщений). Мониторинг состояния периферийных устройств входящих в состав системы. Выходные перекидные контакты реле состояния системы для дистанционного мониторинга. Возможность мониторинга и управления по RS485. Встроенный контролируемый бесперебойный блок питания с зарядным устройством. Основное питание - сеть 220В 50Гц, резервное питание от АКБ - 24В (АКБ заказывается отдельно). Серый металлический корпус для навесного монтажа с внутренним отсеком для АКБ. Габаритные размеры, не более: 500х380х140 мм

Подробное описание:

ППУ предназначен для создания многофункциональной системы сочетающей в себе функции СОУЭ с 3-го по 5-й тип, трансляции сообщений службы ГО и ЧС, информационно-рекламных объявлений и музыкальных программ. Для перепрограммирования используется программа «Alpha2Config», входящая в комплект поставки ППУ AL-8MP2. Прибор речевого оповещения представляет собой моно блок, в который уже заложены все необходимые функции для создания полноценной системы оповещения и управления эвакуацией 3-го типа.
Прибор управления речевым оповещением имеет базовую комплектацию в которую входит: бесперебойный блок питания, зарядное устройство, усилитель мощности 250 Вт, пульт индикации и управления, микрофон оператора с тангентой, коммутатор входных и выходных сигналов, цифровой модуль записанных сообщений.

Функциональные возможности СОУЭ:

- До 8 управляемых зон оповещения.
Прибор управления речевыми оповещателями имеет базовую комплектацию в которую входи выход для подключения только одной линии связи с оповещателями (колонками, рупорами). При использовании разветвителей (зональных коммутаторов) AL-RU, количество управляемых зон оповещения может быть увеличено до восьми.

- Мощность аудио тракта системы неограниченна.
В Прибор пожарный управления (ППУ) интегрирован цифровой трансляционной усилитель мощностью 250 Вт с выбираемым напряжением в линии речевых оповещателей 25/70/100 В. Прибору речевого оповещения имеет возможность дальнейшего наращивания мощности аудио тракта системы при помощи усилителя мощности AL-250PA.

- До 72 записанных сообщений с высоким качеством звучания.

Прибор управления речевым оповещением укомплектован цифровым модулем хранения и воспроизведения тревожных сообщений в формате mp3. Длительность сообщений практически неограниченна.

- Управление системой эвакуации в автоматическом, полуавтоматическом и ручном режимах.

В автоматическом режиме обеспечивает управление системой оповещения согласно программным установкам, заранее записанным в него с помощью специального программного обеспечения входящего в комплект поставки (AlphaConfig2 — рис.1). Прибор управления речевым оповещением ППУ имеет 8 контролируемых входов для автоматического запуска СОУЭ. Для каждого входа активации, прибор речевого оповещения может быть запрограммирован с определенным алгоритмом (сценарий) оповещения. Каждый алгоритм может состоять из нескольких (от 1 до 8) этапов развития сценария оповещения и представляет собой последовательность требуемых действий системы (трансляция определенного текста сообщения в нужные зоны оповещения, включение/выключение пожарных приборов управления, управление внешними устройствами) для каждого этапа, с целью реализации планов безопасной эвакуации людей при пожаре.

В полуавтоматическом режиме обеспечивает запуск выбранного оператором записанного сообщения и подачу его в любую зону (зоны) оповещения при помощи встроенного пульта расположенного на лицевой панели прибора.

В ручном режиме управления обеспечивает подачу «живых» оперативных объявлений с встроенного ручного микрофона оператора и с внешних пультов операторов AL-C8F в любую зону (зоны) оповещения.

- Блокировка автоматики.

ППУ - прибор управления речевым оповещением обеспечивает возможность блокировки автоматического режима оповещения лицевой панели прибора речевого оповещения или с помощью активации внешнего входа «Блокировка автоматики».

- Сопряжение СОУЭ со службой оповещения ГО и ЧС.
Прибор управление речевым оповещением имеет специализированный приоритетный аудио вход (AUX) для сопряжения с аппаратурой службы оповещения ГО и ЧС и трансляции чрезвычайных сообщений в предустановленную зону (зоны) оповещения. Так же этот вход может быть использован для интеграции объектовой системы оповещения с многозонной распределенной СОУЭ.

- Организация удаленных постов мониторинга и управления системой оповещения.

К прибору управления речевым оповещением можно подключить до 2-х микрофонных пультов оператора (диспетчера) AL-C8F. Каждый пульт позволяет оперативно получать информацию о состоянии СОУЭ и управлять процессом эвакуации в ручном режиме.

- Управление и мониторинг состояния внешних (удаленных) устройств.
Для регистрации неисправности внешних устройств (БП, ППУ и т.п.) которые могут входить в состав СОУЭ, Прибор речевого оповещения имеет специализированный вход «SUP», а также возможность подключения до 8 периферийных модулей AL-MC2. При использовании этих модулей ППУ осуществляет мониторинг состояния и управление внешними устройствами (аварийное освещение, замки эвакуационных выходов, приборы управления эвакуационными знаками пожарной безопасности, строб вспышками и т.п.). Так же прибор управления речевым оповещением имеет контролируемый выход «ALM» для активации внешних устройств управляющим напряжением 24 В.

- Встроенный бесперебойный блок питания.
Прибор управления речевым оповещением имеет встроенный бесперебойный блок питания с зарядным устройством для АКБ. В корпусе прибора предусмотрен отсек для установки АКБ.

- Автоматический контроль состоянии системы оповещения.
В панели реализована функция автоматического контроля исправности основных узлов, линий запуска СОУЭ, тракта звукоусиления, источников питания, линий связи с оповещателями, состояния компонентов системы и межблочных соединений.
- Вывод информации о состоянии СОУЭ на ППУ и во внешние цепи.
Имея функцию самодиагностики состояния основных узлов и компонентов системы прибор управления речевым оповещением получает информацию о состоянии компонентов по контролируемым линиям связи и осуществляет вывод извещений о состоянии системы на лицевую панель, пульты операторов (диспетчеров) и во внешние цепи (контакты реле и цифровые линии связи — ПК, АРМ и т.п) с ведением журнала событий.

Функции Public Address:

- Трансляция объявлений с выбором зон через пульты диктора (коммерческое вещание).
К прибору речевого оповещения можно подключить до 2-х микрофонных пультов диктора AL-C8. Пульты позволяют подавать различные информационные объявления в любую зону (зоны) вещания. В приборе управления речевыми оповещателями предусмотрен перезаписываемый сигнал привлечения внимания (GONG) перед объявлением.

- Трансляция сигналов от различных аудио источников.
Прибор речевого оповещения имеет симметричный, гальванически развязанный аудио вход «TEL». Этот вход может использоваться для подключения различных устройств радиофикации, телефонии, технологической, поисковой связи и т.п. Аудио сигнал, поступающий на вход «TEL» будет транслироваться в предустановленную зону (зоны) вещания.

- Трансляция фоновой музыки.
В прибор управления речевым оповещением предустановлен симметричный вход «BGM» с гальванической развязкой для подключения различных источников фоновой музыки. ППУ позволяет запрограммировать два пресета выбранных зон для трансляции фоновой музыки. Оперативное переключение прессетов осуществляется путем активации входа «PRST».

- Трансляция сигналов типа «Школьный звонок», «Вызов», «Начало/окончание работ» и т.п.
Прибор речевого оповещения имеет вход «RING», при активации которого, в предустановленных зонах вещания будет звучать записанный в приборе спец-сигнал. К этому входу может быть подключен таймер и/или любое устройство дистанционного пуска (тумблер, кнопка и т.п.).

Краткие эксплуатационные характеристики:

Габаритные размеры корпуса - 500 х 380 х 140 мм.
Масса без АКБ не более - 12 кг.
Рабочая температура - 0°С .. + 45°С
Относительная влажность - 85%
Функциональная схема системы оповещения и управления эвакуации серии Альфа
Прибор управления речевым оповещением AL-8MP2 изготавливается в России. Он прост в установке, наладке и эксплуатации, и может являться «кирпичиком» для построения больших многозонных распределенных систем оповещения IV и V типа на крупных объектах, с единым управлением и мониторингом всей системы.
